TURBOCHARGED ENGINE · 涡轮增压发动机

汽车涡轮增压发动机原理报告

从一口空气到一缕尾气，从一滴汽油到一圈冷却液——拆解涡轮发动机本体与周边部件的结构、机制与三大流程。

一台涡轮发动机，本质上是一台“空气泵 + 燃烧机”。它把空气吸进来、压缩、与燃油混合点燃，再把废气排出去；而涡轮增压器巧妙地利用本要白白排走的废气能量，反过来把更多空气压进发动机，让同样大小的缸“喝”下更多空气和燃油，从而爆发出更大的功率。

要看懂它，关键是抓住贯穿整机的三条主线。本报告每一章都围绕它们展开：

  • 空气流程大气 → 空滤 → 压气机 → 中冷器 → 节气门 → 进气歧管 → 气缸 → 排气歧管 → 涡轮 → 催化器 → 消声器 → 排出。
  • 燃油流程油箱 → 低压泵 → 滤清器 → 高压油泵 → 高压油轨 → 喷油器 → 喷入气缸。
  • 冷却流程水冷大循环 + 机油润滑冷却 + 进气中冷，三套换热网络协同控温。

在讲完部件与流程后，第 5、6 章会用大量真实发动机为例，对比自然吸气 vs 涡轮增压、单涡轮 / 双涡轮 / 序列 / 可变截面 / 电子涡轮，以及直列 / V型 / 水平对置等布局。

目

目录

01整机鸟瞰五大系统如何咬合 02进气系统让空气又多、又凉、又密 03排气系统废气是“垃圾”，更是“燃料” 04涡轮增压器连接进排气的“能量泵” 05增压形式对比自吸 / 单涡轮 / 双涡轮 / 电子涡轮 06发动机布局直列 / V型 / 水平对置 07燃油系统在正确的时刻送上正确的油 08冷却系统水冷 + 油冷 + 中冷三重控温 09技术纵深关键技术与工程指标 10性能车专题M Power / AMG / RS / 911 11维护与改装常见技术原理与选择 12三大流程复盘一次燃烧背后的协奏 13术语速查表关键术语中英对照
1

整机鸟瞰：五大系统如何咬合

先建立全局地图。把发动机本体放在中心，围绕它的是进气、排气、涡轮、燃油、冷却五套系统。下图是一张“涡轮回路”总览——注意废气如何在右下角驱动涡轮、再由同轴的压气机把新鲜空气压回进气端，形成一个闭环。

新鲜/增压空气 废气 高温 低温 机械同轴
发动机缸体 + 缸盖 缸内燃烧（本报告弱化） 进气歧管 排气歧管 中冷器 降温·增密 节气门 空气滤清器 ← 大气进气 中心壳 轴承/油道 涡轮端(热) 压气端(冷) 三元催化器 消声器 尾气排出 → 压缩后高温空气 中冷后低温高密度空气
图 1 ｜ 涡轮回路总览。绿线为新鲜/增压空气，灰线为废气；废气在右下角推动涡轮端叶轮，经同轴（虚线）带动压气端叶轮把空气压进进气道——这就是“涡轮增压”最核心的能量回收闭环。
发动机剖切实物模型

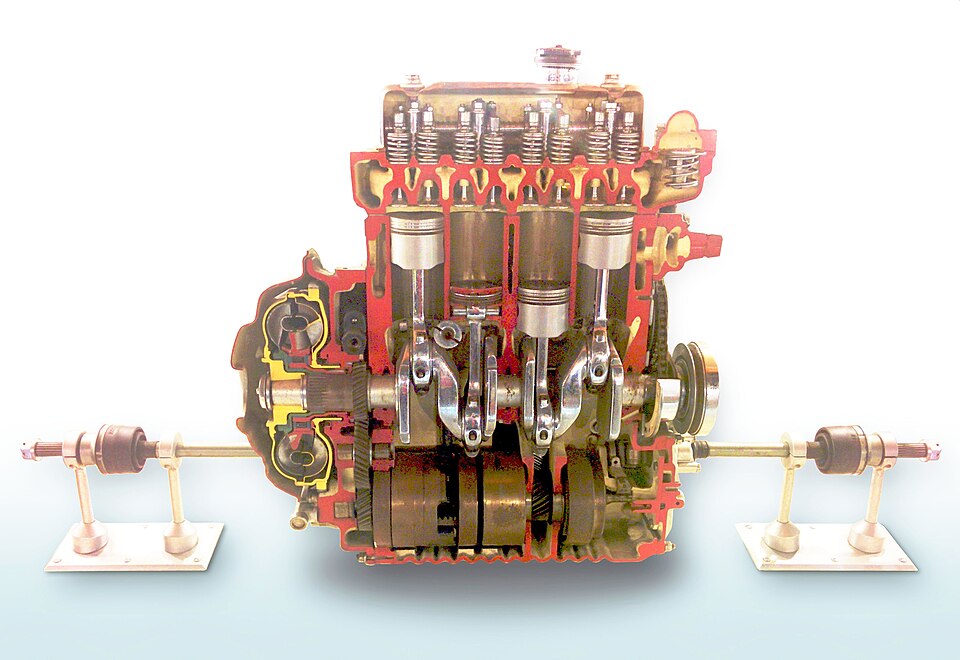

实物 ｜ 发动机剖切模型。展览用的剖切发动机，可看到缸体、活塞、曲轴、气门与正时机构真实的层叠关系，与上方图 1 的示意相互对照。图源：Wikimedia Commons（BMC cutaway engine）· CC BY-SA 3.0
系统核心部件一句话职责
进气系统空滤、压气机、中冷器、节气门、进气歧管把又多又凉又密的空气送进每个气缸
排气系统排气歧管、涡轮端、废气门、三元催化、消声器把废气导出、回收能量、净化并降噪
涡轮增压器涡轮叶轮、压气叶轮、中心壳、轴承用废气能量驱动空气压缩，是连接进/排气的枢纽
燃油系统油泵、滤清器、高压油轨、喷油器按需、按时、按量把雾化燃油送进气缸
冷却系统水泵、水套、散热器、机油泵、机油/中冷器带走燃烧与摩擦产生的热量，维持工作温度
技术深挖 · 把发动机当“空气泵”：充气效率与能量账发动机能输出多大功率，本质由每个循环吸入多少新鲜空气决定，衡量它的指标是充气效率 ηv（Volumetric Efficiency）＝实际进缸空气质量 ÷ 以进气歧管状态充满排量的理论质量。自吸机受流阻与气门正时限制，ηv 通常只有 0.85–0.95（高转配合进气谐振可瞬时略>1）；涡轮把进气密度抬高后，等效充气效率可达 1.5–2.0 倍以上——这正是同排量功率翻番的根源。再看能量账：燃油释放的化学能大致三分天下——约 1/3 转为曲轴有效功、约 1/3 被冷却液带走、约 1/3 随废气排出。涡轮回收的并不是这 1/3 废气热量的全部，而是其中的可用功（㶲 / exergy），依靠的是涡轮前后的压力落差而非单纯的高温。工程上用制动燃油消耗率 BSFC（g/kW·h）把效率拉通比较：当代涡轮汽油机最优区 BSFC 约 225–245 g/kW·h（对应有效热效率 35–38%），先进柴油可低至 ~195 g/kW·h。后文各章的所有技术，最终都服务于这两个数字：把更多空气塞进去，把更多㶲榨出来。
2

进气系统：让空气又多、又凉、又密

发动机能烧多少油，取决于能进多少空气。涡轮机的进气系统就是一条“增压 + 降温”流水线，目标是把尽可能多的氧气塞进有限的缸容里。下面逐个拆解沿途部件。

空气滤清器（Air Filter）

进气第一关，藏在塑料进气箱里，核心是一张折叠的纸质或棉质滤芯。它滤掉空气中的灰尘、花粉、砂砾，保护后方高速旋转的压气叶轮和气缸壁。

类比：相当于发动机的“口罩 + 肺”。一片砂砾在十几万转/分的叶轮上就像往风扇里扔石子，足以崩掉叶片。

保养：一般每 1.5–3 万公里更换改装件：高流量风格滤芯（如 K&N）追求进气阻力更小

空气流量计 / 进气压力温度传感器（MAF / MAP + IAT）

ECU（行车电脑）要喷多少油，前提是知道进了多少空气。热膜式流量计（MAF）靠一片被加热的薄膜——空气流过把它吹凉，吹得越凉说明空气越多，据此算出进气质量。涡轮机常再配一个进气歧管压力/温度传感器（MAP+IAT），用“压力 + 温度”反推进气量（即 speed-density 算法）。

类比：流量计就是进气管上的“电子流量水表”，ECU 看着水表读数配油。

常见故障：流量计积油变脏 → 怠速抖、加速无力

涡轮压气机（Compressor，涡轮冷端）

一个高速旋转的离心式叶轮，把吸入的空气“甩”到外圈、压力升高，实现增压。但压缩必然升温（压气机出口常达 100–150℃），热空气反而稀薄、含氧少，所以后面必须降温。结构细节见第 4 章。

类比：像用力打气筒，气打进去了，筒身也发烫——这股“热”要靠中冷器扣回来。

中冷器（Intercooler / CAC）

本质是一台“空气散热器”，把压气机出来的热空气重新冷却。同样压力下温度越低、空气越密、含氧越多，增压才真正转化为进气量。它分 风冷（空气-空气） 与 水冷（空气-水） 两大流派——结构、优劣，以及各品牌性能车如何取舍，详见第 8 章「冷却系统」的 ③ 进气中冷 专节。

节气门（Throttle Body）

一片可转动的“空气阀门”，决定放多少空气进气缸，是油门踏板的直接执行机构。现代车多为电子节气门（线控/Drive-by-wire）：踏板只是个传感器，ECU 收到信号后用电机精确开合节气门，并兼顾怠速控制、巡航、防滑等。

类比：空气总管上的“水龙头”。涡轮机里它在中冷器之后、进气歧管之前。

进气歧管（Intake Manifold）

把一路总管的空气均匀分配到各个气缸的“树杈”。它的管长与容积会影响扭矩特性：长而细的歧管利于低速扭矩，短而粗利于高速进气。许多发动机用可变进气歧管（翻板切换长短气道）兼顾两端，或用涡流/滚流控制阀改善低速燃烧。如今多用工程塑料一体注塑，轻且隔热。

例：奥迪/大众可变进气歧管、马自达可变进气系统

泄压阀 / 循环阀（BOV / Diverter Valve）

松油门瞬间节气门突然关闭，压气机和节气门之间的高压空气无处可去，会倒灌冲击叶轮，造成“喘振（Surge）”并损伤涡轮。泄压阀此刻及时放气化解。两种：

  • 泄压阀（BOV）：直接把多余空气放到大气，伴随标志性的“呲——”声，改装圈最爱。
  • 循环阀 / 旁通阀（Diverter）：把空气循环回压气机前，更安静，且不会让已被流量计计量的空气白白跑掉，故原厂多采用。

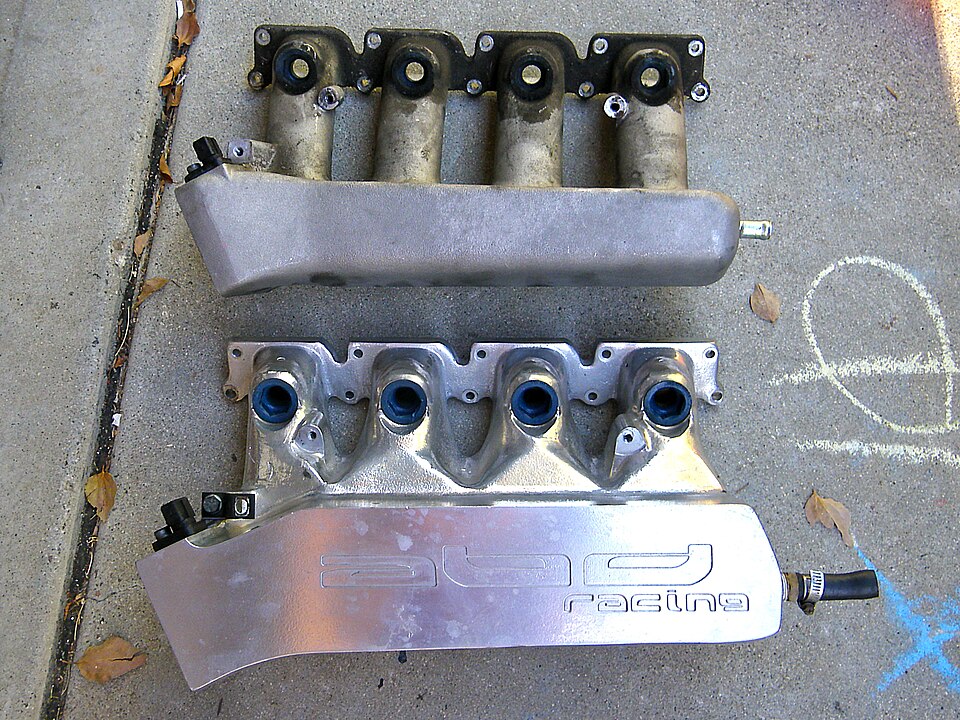

进气歧管实物
实物 ｜ 进气歧管。注意那一束分叉的“runner（歧管支管）”——总管的空气由此均匀分配到各缸，管路长短直接影响扭矩特性。图源：Wikimedia Commons（Manifold comparison）· CC BY-SA 3.0
为什么要中冷？ 压气机像打气筒——用力打气，筒身会发烫。空气被压热后体积膨胀、密度下降，进缸的氧气反而变少。中冷器把这部分热量“扣回来”，让增压真正转化为更多氧气，通常能再提升十几个百分点的进气量。

空气流程图

新鲜/增压空气 中冷后低温空气 废气 同轴驱动
大气进气 空气滤清器滤尘 空气流量计计量进气 压气机压缩·升温 中冷器降温增密 节气门 进气歧管 气缸·燃烧 排气歧管 涡轮端回收能量 三元催化器 消声器 尾气排出 同轴：废气→驱动压气机 废气门：旁通废气、限制增压 泄压阀：松油门放气防喘振
图 2 ｜ 空气流程（进气与排气一并呈现）。上排绿色为进气链路，下排灰色为排气链路；二者在气缸处衔接，并通过涡轮的“同轴”虚线闭合成回路。废气门与泄压阀是两个关键的“安全/调节”旁路。
技术深挖 · 进气歧管声学调谐与 speed-density 标定进气不是稳态流动，而是被气门周期性“斩断”的脉动流。气门关闭时激起的压力波在歧管里来回反射，若其往返周期与某转速的进气过程共振，会在气门关闭前形成“气柱冲压（ram / 惯性增压）”，把充气效率顶上一个小高峰：长而细的支管把这个峰值调到低转速（利于低扭），短而粗调到高转速。可变进气歧管（翻板切换长/短气道）或连续可变长度，就是为了在不同转速都踩中这个赫姆霍兹（Helmholtz）谐振点。在喷油控制上，进气量有两条获取路线：MAF（热膜质量流量直测）精度高，但对增压管路泄漏敏感；speed-density 用 MAP+IAT+转速查充气效率 MAP 表、按理想气体 ρ=pM/RT 反算质量流量，对改装更友好但完全依赖标定——很多附加电脑正是在这一层“做文章”。还要记住部分负荷的节流（泵气）损失：节气门把进气憋出真空，活塞要“做负功”去吸气，这部分 PMEP 是燃油经济性的大敌，也正是宝马 Valvetronic 等可变气门升程“无节气门负荷控制”要消灭的对象（详见第 9 章）。
3

排气系统：废气是“垃圾”，更是“燃料”

在涡轮机里，排气系统不只是把废气排掉——它先把废气的高温高压能量喂给涡轮，再做净化与降噪。可以说，涡轮机的排气前段是“动力部件”，后段才是“环保部件”。

排气歧管（Exhaust Manifold）

紧贴缸盖，把各缸排出的高温废气（700–950℃）汇集导向涡轮。材料要耐高温：常用耐热铸铁或不锈钢。为让涡轮更早起压、减少热损失，现代设计趋势是集成排气歧管（把歧管直接铸进缸盖），缩短废气路径、加快暖机、降低冷启动排放。性能车则爱用等长头段（Header）优化排气脉冲。

例：大众/福特集成排气歧管缸盖、本田/丰田性能机型等长排气

涡轮端（Turbine，热端）

废气切向冲击涡轮叶轮使其高速旋转，把废气的热能/动能转成轴的旋转能，再带动压气机——这是“变废为宝”的关键一步。详见第 4 章。

废气门（Wastegate）

增压不是越高越好，过高会顶坏发动机。废气门在增压达到设定值时打开一条旁路让部分废气绕过涡轮，从而把增压压在安全线内。两种结构：

  • 内置式：集成在涡轮蜗壳里的摆动阀门，结构紧凑，量产车主流。
  • 外置式：独立大流量阀门，调压更精准、噪声大，多见于高功率改装。

执行机构正从传统真空/压力膜盒转向电子废气门（电机驱动），控制更快更精确。

三元催化转化器（Three-way Catalyst）

蜂窝状陶瓷载体上涂覆铂/钯/铑等贵金属，把废气里的三种污染物——CO（一氧化碳）、HC（未燃碳氢）、NOₓ（氮氧化物）——催化转化为 CO₂、H₂O、N₂。它需要达到起燃温度（约 250–300℃）才高效，因此常“紧耦合”布置在涡轮后方以快速升温。直喷机型还会加装颗粒捕集器（GPF）拦截细颗粒物。

氧传感器（O₂ Sensor / λ 传感器）

分布在催化器前后，监测废气含氧量并反馈给 ECU，实时精修空燃比（理论值约 14.7:1），保证催化器高效工作；后氧传感器还能诊断催化器是否老化。宽域氧传感器能更精确地测量稀/浓程度。

消声器与排气阀门（Muffler / Active Exhaust）

通过膨胀腔、吸音棉、共振抵消等手段削减排气噪声。阻性消声器靠吸音材料，抗性消声器靠腔体反射相消。性能车常加主动排气阀门，可在“安静”与“咆哮”之间切换声浪。

例：保时捷/AMG/法拉利主动阀门排气

废气再循环（EGR，部分车型）

把少量冷却后的废气引回进气，稀释混合气、降低燃烧峰值温度，从而减少 NOₓ 生成。柴油机几乎必备，许多汽油机也采用。常配EGR 冷却器（接入水冷系统）。

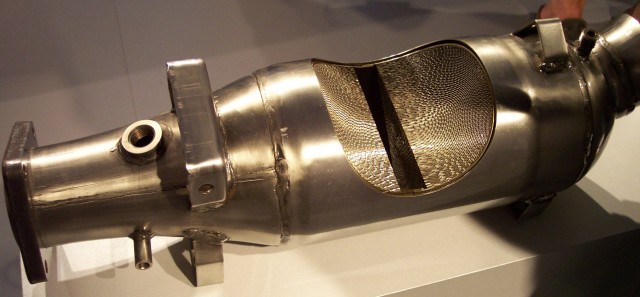

三元催化器剖面实物
实物 ｜ 剖开的三元催化器。内部是涂覆贵金属的金属蜂窝载体，废气从密布的孔道穿过被催化净化——孔道越密、表面积越大、转化越充分。图源：Wikimedia Commons · CC BY-SA 2.0
为什么涡轮机更怕“热”？ 排气前段长期处于近千度高温，涡轮蜗壳更是热到发红。这既是涡轮能工作的能量来源，也是为什么涡轮机对排气端材料、机油耐高温性、以及涡轮水冷要求格外高（见第 8 章）。
技术深挖 · 脉冲增压、扫气与背压的博弈涡轮取能有两种思路：定压增压用大容积集气包把排气脉冲“抹平”成稳定压力（多见于大型船机/工程机械），脉冲增压则保留每缸排气的高压波头直接冲击涡轮——乘用车几乎都用后者，双涡管 / 分歧管正是为了按点火顺序把会互相干扰的缸分开（避免一缸的排气正压顶在另一缸的排气门上）。当进气压力 > 涡轮前排气背压时，气门重叠期可实现扫气（scavenging）：新鲜增压空气直接吹掉残余废气、并提前给涡轮“喂气”，能显著拉高低速扭矩（厂家称 scavenging / LET 模式），代价是部分新气窜入排气、需配合 λ 与三元保护。另一面，涡轮本身就是一个巨大的排气阻力，泵气损失 PMEP（排气背压功与进气泵气功之差）会直接吃掉有效功——这也是“下水管（downpipe）”改装收益最大的原因（见第 11 章）。下游的三元催化靠涂层中的储氧组分（铈基 OSC）在 λ 微小摆动时吸放氧，把转化窗口稳定在 λ=1 附近；GPF 则靠排气脉动与高温实现被动再生，其前后压差正是 ECU 估算碳载量、必要时触发主动再生（推迟点火升排温烧碳）的依据。
4

涡轮增压器：连接进排气的“能量泵”

涡轮增压器是整机的灵魂枢纽。它把两个“蜗牛壳”背靠背装在一根轴上：一端（热端）被废气吹动，另一端（冷端）就同步压缩空气——一根轴，两个叶轮，废气驱动空气。

废气(热端) 空气(冷端) 机油 冷却液
废气进入 ↓ 废气排出 → 催化器 空气进入 增压空气 → 中冷器 中心壳 浮动轴承 · 油道 · 水道 同一根轴 机油进入（润滑+冷却） 机油回流 → 油底壳 冷却液进 冷却液出
图 3 ｜ 涡轮增压器剖面。左为热端（废气驱动），右为冷端（压缩空气），中间“中心壳”用机油润滑/冷却浮动轴承，并通入冷却液防止停机后机油结焦。两叶轮共用一根轴，故涡轮转速即压气机转速。

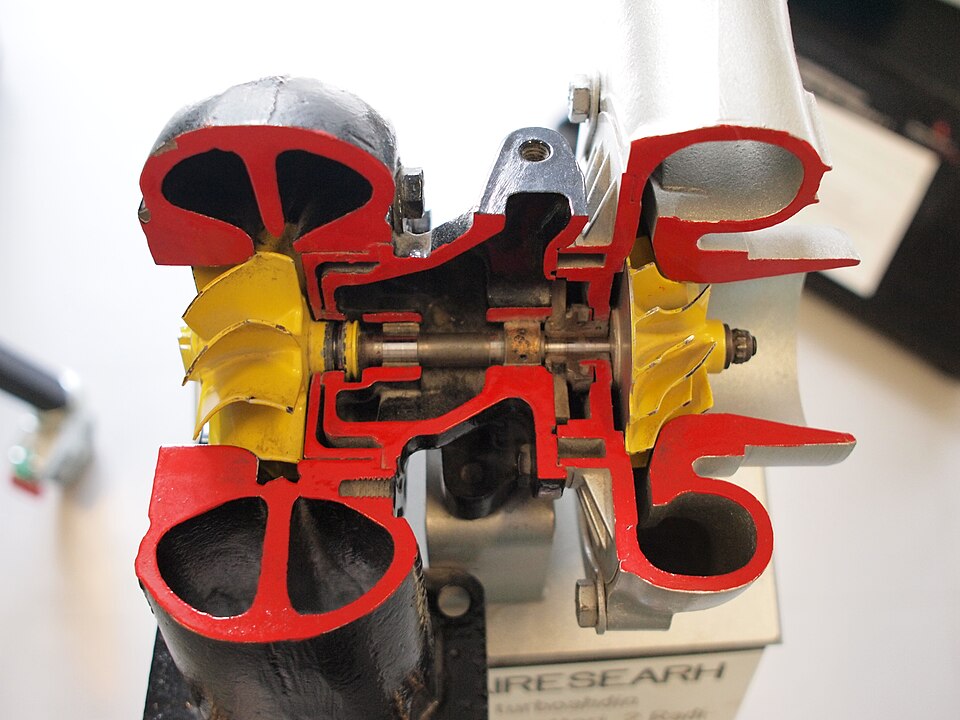

剖切的涡轮增压器实物
实物 ｜ 剖切的涡轮增压器。左右两个蜗壳、中间中心壳与轴一目了然，正好对照图 3。图源：Tommi Nummelin / Wikimedia Commons · CC BY-SA 3.0

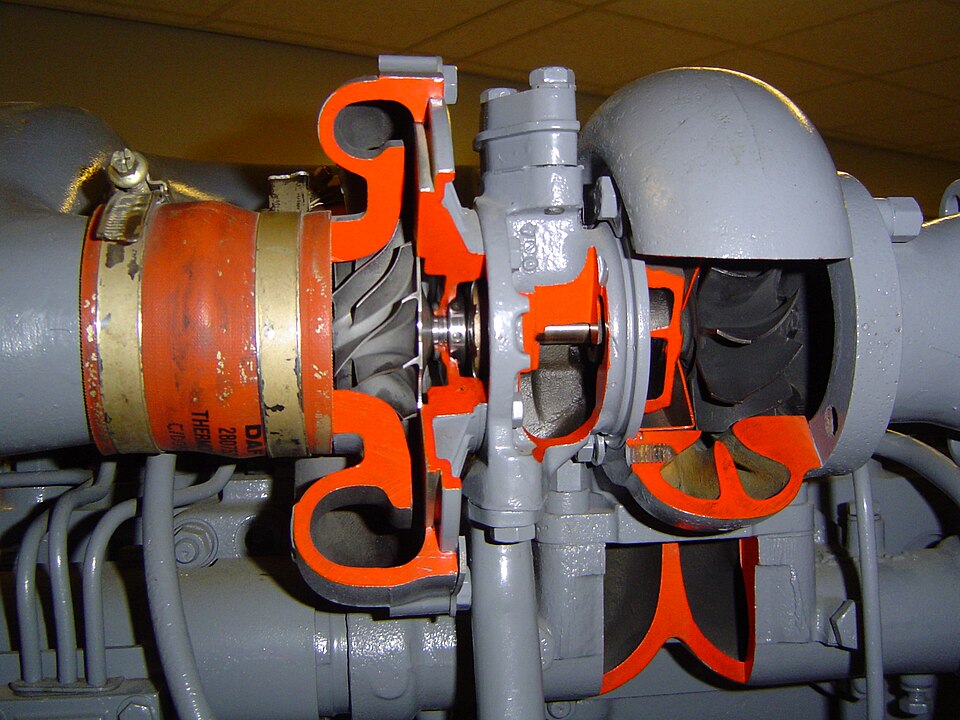

涡轮叶轮特写
实物 ｜ 叶轮特写。精密的离心叶轮，要在十几万转/分下平稳运转。图源：Piero / Wikimedia Commons · CC BY-SA 3.0

工作机制三步走

关键零件与材料

什么是“涡轮迟滞（Turbo Lag）”？ 低转速时废气能量小，涡轮转速跟不上，踩油门到真正增压之间会有短暂延迟。工程上用小惯量涡轮、双涡管、可变截面涡轮、双增压、电子涡轮等手段缩短迟滞——这些形式正是下一章的主题。
典型参数量级（家用涡轮机参考）
涡轮最高转速15 万 – 25 万 转/分
增压压力（表压）0.5 – 1.5 bar
压气后空气温度100 – 150 ℃（经中冷降至 40–60 ℃）
涡轮端废气温度700 – 950 ℃
技术深挖 · 等熵效率、功率平衡与转子动力学涡轮增压器是两台叶轮机的能量耦合。压气机压缩气体必然升温，理想（等熵）温升与实际温升之比即压气机等熵效率 ηc（量产约 70–78%）：实际出口温升 ΔT ≈ (T1/ηc)·(π(γ-1)/γ − 1)，π 为压比、γ≈1.4——这道公式解释了为何压比一高、进气就轻松冲到 150℃、必须中冷。轴的另一端，涡轮等熵效率 ηt（约 65–75%）决定能从废气㶲里榨出多少轴功；稳态下满足功率平衡：ηmech·Ẇ涡轮 ＝ Ẇ压气机。轴系里还藏着精密的转子动力学：传统全/半浮动轴承是“轴—油膜—轴承—油膜—壳”的双油膜结构，既润滑又靠油膜阻尼压住振动，但存在油膜涡动（oil whirl / whip）与多阶临界转速，标定不当会啸叫甚至抱轴；角接触滚珠轴承摩擦更低、起转更快（迟滞约降 15%）、还能承轴向推力，但成本高、对油品与异物更敏感。最后，高温端的热瞬态（全油门猛拉后立刻熄火）才是涡轮寿命的头号杀手——这正是水冷中心壳、以及部分车熄火后电子水泵继续后运转的意义。
5

增压形式对比：从自吸到电子涡轮

“增压”的本质是主动往缸里灌气。但灌气有很多种方案，各有取舍。先看最根本的一对对比——自然吸气 vs 涡轮增压。

涡轮增压器工作动画
动画 ｜ 涡轮增压器运转。废气推动一侧涡轮、带动同轴另一侧压气机压缩进气——动起来更直观。图源：PatriciaWrites / Wikimedia Commons · CC BY-SA 4.0

自然吸气 vs 涡轮增压

进气链路 中冷低温空气 进气压力对比
自然吸气（NA） 空气滤清器 节气门 进气歧管 气缸 活塞下行制造“真空”，被动吸气 —— 进气压力 ≈ 1.0 bar（≤大气压） 涡轮增压（Turbo） 空气滤清器 压气机增压 中冷器降温 节气门 进气歧管 气缸 压气机主动“灌气”，进气压力高于大气压 —— ≈ 1.5–2.5 bar 结论：相同排量下，涡轮机进气更多 → 可烧更多油 → 输出更大功率与低速扭矩。 代价：结构更复杂、有涡轮迟滞、对散热与机油要求更高。
图 4 ｜ 自吸 vs 涡轮。自吸靠活塞“抽真空”被动进气，进气压力不超过大气压；涡轮用压气机主动加压，进气压力可达大气压的 1.5–2.5 倍，故同排量功率更高。
维度自然吸气（NA）涡轮增压（Turbo）
进气方式活塞抽真空，被动吸气压气机主动加压灌气
同排量功率/扭矩较低明显更高，低速扭矩尤其充沛
响应线性、跟脚有涡轮迟滞，但现代已大幅改善
高转特性 / 声浪畅快、声浪清脆高转受增压上限制约，声浪偏闷
结构 / 散热简单、可靠、好养复杂，对冷却与机油要求高
代表保时捷 911 GT3（4.0L NA flat-6，红线≈9000转）、本田 K20 VTEC、马自达创驰蓝天、法拉利/兰博基尼 NA V8/V10/V12大众 EA888 2.0T、本田 1.5T、宝马 B58、奔驰 AMG M177
还有“机械增压（Supercharger）”。 它不靠废气，而是用皮带直接由曲轴驱动压气机：几乎没有迟滞、低速即来劲，但会消耗发动机本身的动力、高转效率不如涡轮。例：道奇 Hellcat 6.2 V8、捷豹路虎 5.0 V8、老款奔驰 Kompressor

单涡轮 / 双涡管 / 双涡轮 / 序列：四种典型方案

单涡轮（Single Turbo） 涡轮 一个涡轮服务全部气缸；结构简单、成本低； 缸数多或排量大时迟滞较明显。 例：本田 1.5T · 宝马 B48 · 福特 EcoBoost 双涡管单涡轮（Twin-scroll） 缸1·4缸2·3 涡轮 一个涡轮、两条独立涡道，按点火顺序分组， 减少排气脉冲互相干扰，低速响应更好。 例：宝马 B58 · 现代/起亚 2.0T 并列双涡轮（Parallel / Bi-turbo） A列B列 涡轮1 涡轮2 两个相同涡轮各负责一半气缸，左右对称， 常见于 V 型发动机。 例：日产 GT-R · AMG M177 V8 · 法拉利 V8 序列双涡轮（Sequential） 小·低速 大·高速 低速先由小涡轮快速起压，高速再接入大涡轮， 兼顾低速响应与高速峰值。 例：丰田 2JZ-GTE · 马自达 RX-7 13B-REW
图 5 ｜ 四种涡轮布局对比。单涡轮最简单；双涡管用一个涡轮+两条涡道按点火顺序分流；并列双涡轮左右各一个、常用于 V 型；序列双涡轮用大小搭配兼顾响应与峰值。

更进一步：可变截面 & 电子涡轮

形式迟滞低速响应高速能力复杂度/成本典型车型
自然吸气无线性好低911 GT3、本田 K20
机械增压极小很好一般中道奇 Hellcat
单涡轮较明显一般好低本田 1.5T
双涡管单涡轮较小好好中宝马 B58
并列双涡轮较小好很好高日产 GT-R、AMG V8
序列双涡轮小很好很好很高丰田 2JZ-GTE
可变截面小很好很好高保时捷 911 Turbo
电子涡轮几乎无极佳很好很高奥迪 SQ7、AMG 48V
技术深挖 · 迟滞的物理本质、复合增压与电功率账涡轮迟滞的本质是角动量建立的时间常数：转子角加速度 dω/dt ＝ (T涡轮 − T负载)/J。要它快，就得让转动惯量 J 小（小直径叶轮、钛铝热端）、可用排气扭矩大（低 A/R、脉冲分组）、轴承阻力小（滚珠）。把这些做到极限仍有物理下限，于是出现两条“外挂”路线：①复合 / 双增压（twincharging）——低速用机械增压（曲轴直驱、零迟滞）顶上，高速再交给涡轮，典型如大众 1.4 TSI Twincharger、沃尔沃 T6；②电助力——直接给涡轮轴加电机（e-Turbo），或加一个独立的电动压气机（EPC）。后者的电功率账不容小觑：要在零点几秒内把压气机拽到工作转速，瞬态电功率可达 5–10 kW，远超 12V 系统的能力，必须 48V 乃至高压电气架构支撑；而在高速工况，同一台电机又能反过来发电回收排气余能。这就是为什么电子涡轮总是与轻混 / 混动平台绑定出现（详见第 9.6 节）。
6

发动机布局：直列、V型与水平对置

气缸怎么排，决定了发动机的体积、重心、平顺性与声浪。三大主流布局，看一眼“端面剖视”就能分清：气缸是竖成一列、排成 V 形、还是水平对冲。

直列 (Inline) 气缸排成一列、统一朝上； 结构简单、维修方便。 I3 / I4 / I5 / I6 V 型 (V-type) 两列气缸呈 V 形夹角、共用曲轴； 短而紧凑、容纳缸数多。 V6 / V8 / V10 / V12 水平对置 (Boxer) 两列气缸水平对置 180°、活塞对冲； 重心低、运转平顺，但更宽。 flat-4 / flat-6
图 6 ｜ 三大布局端面剖视。沿曲轴方向看过去：直列所有缸竖成一列；V 型两列成夹角；水平对置两列向左右平躺。这一几何差异决定了它们截然不同的体积、重心与振动特性。
V型与水平对置发动机运转动画
动画 ｜ V 型 vs 水平对置。左为 V 型、右为水平对置，注意活塞运动姿态的差异。图源：Wikimedia Commons · CC BY-SA 3.0

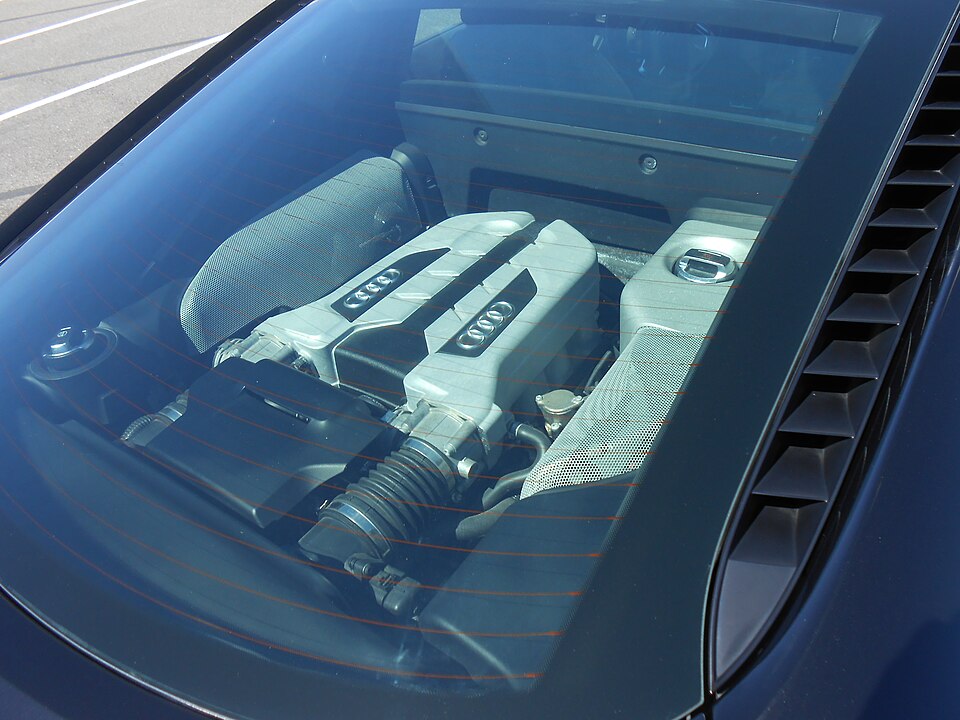

奥迪 R8 V8 发动机实物
实物 ｜ V8 发动机（奥迪 R8）。两列气缸夹成 V 形的真实布局。图源：Wikimedia Commons · CC BY-SA 4.0

直列（Inline / Straight）

所有气缸排在一条直线上、共用一个曲轴。结构最简单、零件最少、成本低、维修方便，是家用车绝对主流。缸越多越平顺，但也越长。

V 型（V-type）

把气缸分成两列、以一定夹角（常见 60° / 90°）共用曲轴，在更短的长度里塞下更多缸，机体刚性好、适合大功率。代价是结构复杂——两套缸盖、两套配气，成本高。

涡轮 V8 的“热端内置（Hot-V）”。 现代涡轮 V 型发动机常把涡轮和排气歧管放进两列气缸夹成的“V 谷”里，进气改到外侧。好处是废气到涡轮的路径最短——迟滞更小、布置更紧凑、热管理更集中。例：奔驰 AMG M177/M178 · 奥迪/保时捷 4.0 V8 TFSI · 宝马 N63

水平对置（Boxer / Flat）

两列气缸水平躺平、相差 180°，左右活塞像拳击手出拳般对冲。重心极低、左右惯性力相互抵消、运转平顺，利于操控；但机体很宽、维修空间局促、成本偏高。

其它布局（了解即可）

布局突出特点缸数举例代表车型
直列简单、便宜、好养；I6 极顺I3 / I4 / I6大众 EA888、宝马 B58
V 型紧凑、刚性好、缸数多V6 / V8 / V12AMG V8、法拉利 V12
水平对置重心低、平顺，但宽flat-4 / flat-6斯巴鲁、保时捷 911
W 型 / 转子极致紧凑 / 原理特殊W12·W16 / 转子布加迪、马自达 RX
技术深挖 · 惯性力、力偶与曲轴构型布局的平顺性差异，根子在往复 / 旋转惯性力能否自洽抵消。活塞往复运动会产生一阶（曲轴频率）与二阶（两倍频）惯性力：直列四缸一阶平衡，但四个二阶力同相叠加无法自消，于是需要一对反向旋转、转速为曲轴两倍的二阶平衡轴（Lanchester 平衡轴）；直列三缸则是一阶 / 二阶力偶不平衡，靠单根平衡轴修正。直列六缸与 V12 之所以“天生顺”，是因前后镜像对称让一、二阶力与力偶同时归零，无需平衡轴。V8 更微妙：十字平面曲轴（cross-plane，90° 配重）使左右排点火错开、二阶力抵消，换来“美式 V8”低沉的“轰隆”声浪，但需沉重的平衡配重、且排气脉冲不等间隔；平面曲轴（flat-plane，180°）点火完全均匀、配重轻、易上高转（法拉利、AMG GT Black Series），代价是二阶振动大、NVH 较差。水平对置把对置缸做成真正的“拳击手”，一阶力相消，但两缸轴向错位带来轻微摇摆力偶，加上双缸盖双排气让机体更宽。点火间隔是否均匀，还直接决定了排气脉冲能否被涡轮 / 双涡管干净利落地利用。
7

燃油系统：在正确的时刻送上正确的油

空气备好了，就轮到燃油登场。燃油系统的任务是把油箱里的汽油升压、过滤、精确雾化，在恰当的曲轴角度喷进气缸。现代涡轮机多用缸内直喷（GDI），喷油压力远高于传统进气道喷射。

油箱与低压燃油泵

电动燃油泵通常浸在油箱内（用汽油给电机散热、降噪），把汽油以约 3–6 bar 的低压送往发动机。带浮子的油位传感器顺便测量油量。

类比：浸在水箱里的小水泵，先把油“抽上路”。

燃油滤清器

滤除燃油中的杂质、铁锈与水分，保护后方的高压泵柱塞与喷油器——它们的配合间隙以微米计，一粒杂质就可能卡死。

高压油泵（直喷专属）

由发动机凸轮轴驱动的柱塞泵，把油压从几 bar 进一步抬升到几十甚至几百 bar（汽油直喷常见 100–350 bar，柴油共轨可达 2000+ bar）。如此高压才能在气缸高压环境中把燃油喷成极细的雾。

高压油轨（共轨 Common Rail）

一根蓄压总管，把高压燃油稳定分配给各喷油器，并平抑压力脉动，保证每缸喷压一致。上面装有油压传感器与安全泄压阀。

类比：像给所有喷头供水的“稳压总水管”。

喷油器（Injector）

电磁或压电控制的精密喷嘴，按 ECU 指令在毫秒级内把燃油雾化喷出。直喷喷油器直接伸入燃烧室，一个工作循环还能多次喷射（预喷/主喷/后喷）以优化燃烧、降排放、抑爆震。部分车采用“直喷 + 歧管喷射”双喷射取长补短。

例：丰田 D-4S 双喷射 · 大众/奔驰 GDI

油压调节与回油

“有回油”系统让多余燃油经调压器回流油箱以稳定轨压；现代多为“无回油”按需供给，由 ECU 调节高压泵进油量，更省电、油温更低。

燃油流程图

燃油（低压→高压） 回油（部分系统）
油箱储存 低压燃油泵箱内 · 3–6 bar 燃油滤清器滤杂质/水 高压油泵凸轮驱动升至百 bar 高压油轨共轨蓄压稳压分配 喷油器 喷油器 喷油器 喷油器 喷入气缸 → 与空气混合燃烧 多余燃油回流油箱（有回油系统）
图 7 ｜ 燃油流程。低压段把油从油箱送到发动机，高压泵（直喷专属）把压力提升上百 bar 后进入共轨，再分配到各喷油器精确雾化喷入气缸。虚线为部分系统的回油路径。

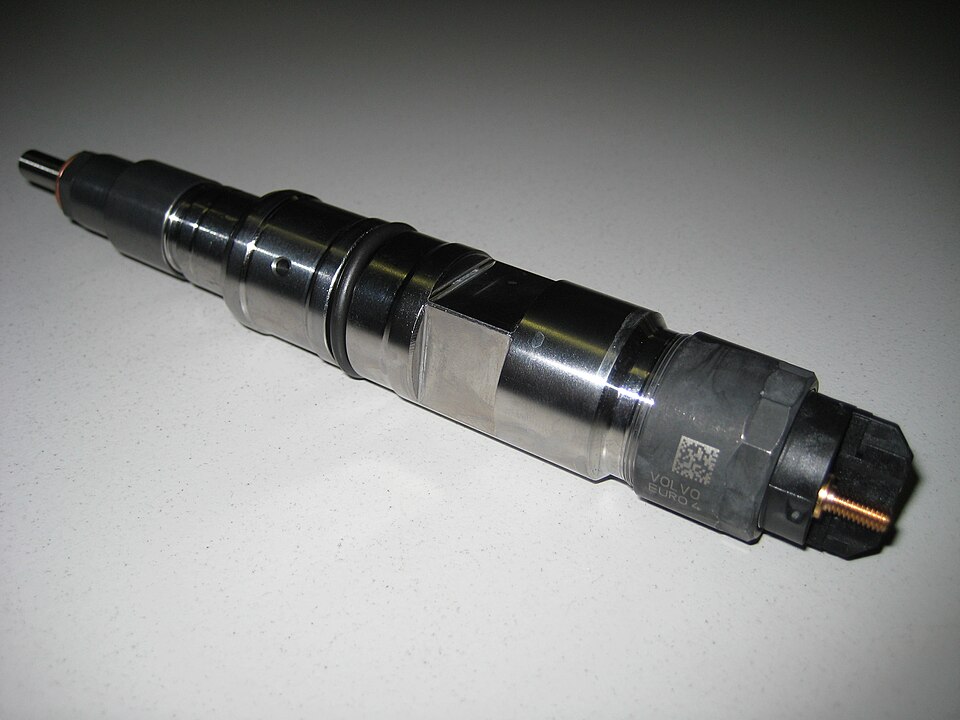

共轨喷油器实物
实物 ｜ 喷油器。顶端是电磁/压电执行器，底端是极细的喷孔——它要在毫秒级把高压燃油雾化成微米级油雾。图源：Panoha / Wikimedia Commons · CC BY-SA 3.0
涡轮 + 直喷为何是黄金搭档？ 直喷把燃油直接喷进高压气缸，雾化更细、混合更均匀，且燃油汽化吸热能给缸内“降温”，从而抑制爆震——这正好弥补涡轮增压后缸内温压更高、更易爆震的短板，二者相辅相成。
技术深挖 · 喷油定时、喷油器特性与燃料的化学计量喷多少油，由 ECU 按目标过量空气系数 λ（=1/当量比 φ）实时算出；但何时喷、分几次喷同样关键。冷启动常用压缩行程晚喷 + 推迟点火制造分层、快速加热三元；正常工况则进气行程早喷追求均质；高负荷用多次喷射把油分批送入，兼顾雾化、降缸温与抑爆震。喷油器本身的特征量包括静态流量（cc/min）、线性工作区、最小可控喷油量，以及随电压变化的无效喷射时间（dead time）——改装换大喷油器后若不修正 dead time 与流量斜率，怠速和小负荷就会空燃比错乱。燃料层面，汽油化学计量比约 14.7:1，而 E85 乙醇仅约 9.8:1，却拥有更高的辛烷值与汽化潜热：改烧 E85 要多喷约 30–40% 燃油（需更大的泵与喷油器），回报是强力的抗爆震余量，这正是高功率改装钟爱乙醇的原因。直喷的硬币另一面是缸壁湿润与更高的颗粒物（PN）：轨压越高、雾化油滴的索特平均粒径（SMD）越小越能缓解——这也是直喷轨压一路冲到 350 bar 的根本动力。
8

冷却系统：水冷 + 油冷 + 中冷的三重控温

燃烧近 2000℃、涡轮近千度、轴承高速摩擦——涡轮机是个“火炉”。冷却系统用三套换热网络把热量带走：水冷管缸体与缸盖的大面积控温，机油兼顾润滑与精密件冷却，中冷专门给增压空气降温（详见本章 ③ 进气中冷）。

水泵 / 冷却液 / 水套

水泵（多由皮带或电机驱动）推动冷却液（防冻液，乙二醇+水+缓蚀剂）在缸体、缸盖的水套（铸在金属里的网状腔道）中流动吸热。防冻液兼具防冻、防沸、防锈三重作用。

节温器（Thermostat）

一个随水温开合的“智能阀”。冷车时关闭，冷却液只在发动机内走“小循环”，让发动机快速暖机；水温升高后打开，进入经散热器的“大循环”散热。现代有电子节温器可主动控温。

类比：像浴室恒温阀，按温度自动调节冷热水路。

散热器 + 电子风扇

散热器是一排密布散热片的扁管，让热冷却液把热量交给迎面气流。低速或高温时电子风扇强制抽风加强散热。配套还有膨胀水壶缓冲冷却液热胀冷缩、补水排气。

水冷支路

水冷网络还分出若干支路：暖风水箱（冬天给车内供暖）、涡轮中心壳水冷（防停机结焦）、EGR 冷却器、节气门/曲轴箱加热等。

① 水冷大循环流程

高温冷却液 低温冷却液 支路
发动机水套 缸体 + 缸盖 水泵 循环动力 节温器 控大小循环 散热器 风扇 冷车小循环（暖机） 暖风水箱 涡轮中心壳水冷防结焦 膨胀水壶
图 8 ｜ 水冷大循环。红线为吸热后的高温冷却液（发动机→散热器），蓝线为放热后的低温冷却液（散热器→水泵→发动机）。节温器决定走“小循环”快速暖机还是“大循环”散热；涡轮中心壳、暖风水箱等为支路。

② 机油润滑与冷却循环

机油不仅润滑，还承担给精密高热部件降温的重任——尤其是涡轮轴承和活塞。机油泵从油底壳抽油，经滤清器、机油冷却器后送入主油道，分配到各轴承、凸轮轴、涡轮和活塞冷却喷嘴，最后靠重力流回油底壳。机油冷却器常与水冷系统换热，三套系统在此交汇。

机油（压力供给） 重力回流 与冷却液换热
油底壳储油 机油泵建立油压 机油滤清器滤金属屑 机油冷却器油↔水/风换热 主油道总分配 曲轴/连杆轴承 凸轮轴/气门 涡轮轴承高速·高热 活塞冷却喷嘴喷油降温 各处机油靠重力回流油底壳，循环往复
图 9 ｜ 机油润滑/冷却循环。机油经泵、滤、冷却器后由主油道分配到各运动副。注意涡轮轴承（高速高热）与活塞冷却喷嘴是涡轮机里两个尤为关键的“吃油+散热”点。机油冷却器常与水冷系统换热，三套系统在此交汇。
停车后为什么建议“别立刻熄火”？ 熄火后水泵机油泵停转，但涡轮轴承还很烫。若残留机油被高温烤糊形成结焦，会堵塞油道、损伤轴承。因此涡轮多带水冷中心壳（熄火后冷却液仍可自然对流散热），高负荷行驶后怠速几十秒再熄火也有同样的保护作用。

③ 进气中冷：风冷 vs 水冷

增压会把进气加热到 120–150℃，中冷器的任务是把它重新压回 40–60℃。怎么“压”，有两条技术路线——它们的取舍很能说明一台车的性格。

风冷中冷（空气-空气，Air-to-Air）

结构就是一台小号散热器：增压热空气走内部扁管，迎面冷空气吹过翅片直接带走热量，一次换热搞定。按安装位置分前置（FMIC，水箱前/前杠后）、上置（TMIC，发动机上方配引擎盖进气口）、侧置。

优点：结构简单、便宜、轻（不需要水泵/冷却液/额外水箱）；高速迎风充足时降温彻底，进气温能接近环境温；可靠、易加大改装。
缺点：要把空气送到车头再绕回来，进气管路长 → 迟滞略大、压力损失多；体积占地方；降温效果依赖车速，低速、堵车、连续起步时核心会“热浸（heat soak）”、进气温回升。

斯巴鲁 STI（上置+引擎盖进气口）三菱 EVO日产 GT-R R35（前置空空）本田思域 Type R丰田 GR Yaris

水冷中冷（空气-水，Air-to-Water）

增压热空气先把热量交给一套独立低温冷却液（空气↔水），这套冷却液再到车头的低温散热器把热量交给空气（水↔空气）——两次换热。它有自己的电子水泵、低温散热器和膨胀壶，这条低温水路与发动机约 90℃ 的主水路是分开的（否则没法把进气降到理想温度）。换热芯常集成进进气歧管，紧贴发动机。

优点：体积小、可贴着发动机布置 → 进气管路极短、响应快、迟滞小；水的比热大，像个“蓄热缓冲”，连续弹射/直线加速时能吸收瞬时热峰，进气温更稳定；低速、原地也能降温。
缺点：系统复杂、更重更贵（多一套泵+液+散热器+管路）；赛道长时间满负荷若低温散热器偏小，水温会缓慢爬升（热量积到水里）；高速极限降温能力不及超大前置风冷。

奔驰 AMG（M177/M178/M139）奥迪 RS（4.0/2.9 TFSI）宝马 M（S55/S58）大众/奥迪 EA888雪佛兰 Corvette ZR1道奇 Demon（带 chiller 预冷）

前置风冷中冷器实物
实物 ｜ 前置风冷中冷器。装在车头的“小散热器”，迎面气流穿过翅片为增压空气降温。图源：先従隗始 / Wikimedia Commons · CC0
增压热空气 冷却后空气 迎面空气 / 冷却液(冷) 冷却液(热)
风冷中冷（空气-空气） 前置/上置中冷器 迎面冷空气穿过翅片 → 压气机 发动机 增压热空气 冷却后空气 ① 一次换热：空气 ↔ 空气 · 简单、迎风降温彻底，但管路长、易热浸 水冷中冷（空气-水） 水冷中冷器贴近发动机 发动机 压气机 低温散热器 车头 · 迎风 水泵 热空气 冷空气↓ 冷却液(热) 冷却液(冷) ② 两次换热：空气↔水↔空气 · 管路短、响应快、温度稳，但更复杂
图 10 ｜ 风冷 vs 水冷中冷。风冷把热空气送到车头与迎面气流直接换热（一次）；水冷让热空气先把热交给贴身的低温冷却液、再由独立低温散热器散到空气（两次）。前者简单极限降温强，后者管路短、响应快、温度更稳。
对比维度风冷（空气-空气）水冷（空气-水）
换热方式一次：空气 ↔ 空气两次：空气 ↔ 冷却液 ↔ 空气
典型位置前置 FMIC / 上置 TMIC贴近发动机 / 集成进气歧管
进气管路长 → 迟滞略大、压损多短 → 响应快、迟滞小
降温稳定性依赖车速，低速/堵车易热浸水蓄热缓冲，瞬态更稳
高速极限降温强（迎风足时近环境温）受低温散热器容量限制
重量 / 复杂度 / 成本轻、简单、便宜重、复杂、贵
最适合持续高速、改装、成本敏感瞬态响应、直线加速、机舱紧凑

性能车怎么选？

没有绝对优劣，取决于这台车主要在什么场景发力：

取向倾向中冷代表车型
直线加速 / 弹射 / 瞬态响应 / 机舱紧凑 / 电气化平台水冷（短管路 + 蓄热缓冲）奔驰 AMG（M177/M139）、奥迪 RS（4.0/2.9 TFSI）、宝马 M（S55/S58）、道奇 Demon（+chiller）、Corvette ZR1
持续高速 / 赛道 + 充足迎风 / 简单可靠 / 成本敏感风冷（前置/上置）日产 GT-R、本田 Civic Type R、斯巴鲁 STI、三菱 EVO、丰田 GR Yaris、多数改装
经验法则 & 黑科技。 进气温每降约 10℃，空气更密、抗爆震余量更大，约可多榨 1–3% 功率。直线加速赛甚至会上“冰箱（chiller）”——用空调或冰水把水冷中冷的冷却液预冷到接近 0℃，单次冲刺把进气温压到极低（如道奇 Challenger Demon），代价是只能撑很短时间。
换热网络冷却对象换热方式
水冷缸体、缸盖、（常含）涡轮中心壳、EGR冷却液 → 散热器 → 迎面气流
油冷各轴承、凸轮、活塞、涡轮轴机油 → 机油冷却器（油水/油气换热）
中冷增压后的进气风冷（前置）或水冷（独立低温水路）
技术深挖 · 中冷器效能、压降权衡与精准热管理中冷器好坏用效能 ε（effectiveness）衡量：ε ＝ (T进气入 − T进气出) / (T进气入 − T冷却介质)，量产风冷约 0.65–0.80，优秀水冷瞬态可更高。但 ε 并非越高越好——增大芯子换热面积往往带来更大的气侧压降 Δp，而压降会直接抵消增压（每损失约 7 kPa 压降，约折损 1% 进气密度），所以工程上始终是 ε 与 Δp 的折中。瞬态还有热浸（heat soak）：风冷芯子热容小，低速堵车时被机舱与自身存热“反烤”，进气温回升；水冷靠冷却液的大热容缓冲瞬时热峰，代价是连续满负荷时热量会积进水里、依赖低温散热器的容量。机体冷却也已从“一锅水”进化到分体冷却（split cooling）：让缸盖优先散热（~90℃）抑制爆震、缸体维持较高温（~105℃）降低摩擦，由电子水泵 + 旋转阀热管理模块按工况分配流量，并利用局部核态沸腾（nucleate boiling）在热点高效带热。机油侧则有自己的温度窗口（约 90–120℃）：过低则水分 / 燃油稀释难以挥发，过高则粘度与油膜（HTHS）剪切强度下降——这正是高性能机普遍加装独立机油冷却器并实时监控油温的原因。
9

技术纵深：关键技术与工程指标

前面用“流程 + 部件”讲清了一台涡轮机怎么运转。这一章把视角切换到工程师的工作台：用量化指标衡量它、用压气机 MAP 匹配它、用米勒循环与冷却 EGR 压榨效率、用电控把一切串起来——这些正是当代量产发动机（满足国 6b / Euro 6d，逼近 Euro 7）背后的真实技术语言。

9.1 衡量一台发动机：核心工程指标

“2.0T、250 马力”只是冰山一角。工程上真正用来评价一台机器优劣的，是下面这组密度型指标——它们直接反映设计水平。

指标含义当前量产水平（汽油涡轮）参考 / 对比
升功率每升排量输出的功率75–115 kW/L（≈100–155 hp/L）AMG M139 高达 ≈155 kW/L（≈210 PS/L，量产四缸增压标杆）；NA 911 GT3 ≈93 kW/L
平均有效压力 BMEP每个循环“做功密度”22–30 bar自吸约 12–13 bar；顶级性能机 >30 bar
有效热效率 BTE燃油化学能→曲轴功的比例峰值 36–41%丰田 ≈40–41%；柴油 43–46%；F1 动力单元 >50%
几何压缩比压缩前后容积之比9.5–12:1（米勒循环可更高）自吸 12–13:1；马自达 SkyActiv-X ≈16:1；柴油 15–18:1
升扭矩每升排量扭矩150–200 N·m/L宽广扭矩平台是涡轮机优势
峰值缸压燃烧最高压力90–130 bar柴油可达 180–200 bar（催生 CGI 缸体）
技术深挖 · 为什么 BMEP 比“马力”更能说明问题BMEP（平均有效压力）把功率、转速、排量解耦，等价于“单位排量每循环做的功”。它直接受限于进气密度（增压 + 中冷）与抗爆震能力。现代涡轮机能把 BMEP 做到自吸的两倍以上，靠的不是“吹更大的气”那么简单，而是米勒循环、冷却 EGR、缸内直喷降温、高滚流快速燃烧等一整套技术协同——这也是后文的主线。

9.2 进气与增压：从压气机 MAP 到电子控压

“涡轮选多大”不是拍脑袋，而是把压气机特性 MAP 和发动机的需求曲线叠在一起匹配。这张图是涡轮工程的核心语言。

喘振线 阻塞线 等转速线 效率岛 运行线/工作点
压比 π ↑ 校正空气质量流量 ṁ → 等转速线（转速 ↑） 喘振线 Surge ← 倒灌/失速区 阻塞线 Choke → 效率岛 η 越内层越高 运行线 典型工作点 喘振裕度
图 11 ｜ 压气机特性 MAP。纵轴压比、横轴流量；左侧喘振线是流量过小会倒灌失速的边界，右侧阻塞线是流速达声速的极限，中间一圈圈是效率岛。选涡轮 = 让发动机的运行线尽量穿过高效率岛、又与喘振线保持裕度。这就是“涡轮匹配”的本质。
技术深挖 · A/R、trim 与脉冲分离A/R（蜗壳截面积 / 半径比）：小 A/R 让废气流速高、低速响应好但高速易憋气；大 A/R 反之。trim（叶轮进出口面积比）决定通流能力。双涡管则按点火顺序把气缸分组（直四 1-3-4-2 → 1&4 与 2&3 两组），让相邻排气脉冲不互相“打架”，改善扫气与低速增压。性能机还在压气机壳开导流槽（ported shroud）拓宽喘振裕度。
技术深挖 · 电子废气门：被低估的关键执行器传统废气门靠真空/压力膜盒，开度粗放。电子废气门用电机闭环精确调节，响应快、可独立于增压标定。它是现代发动机实现“全工况 λ=1”（见 9.3）与低排放的关键之一——精确控压能避免过增压、配合冷却 EGR 把排温压在涡轮/催化器的安全线内，从而取消高负荷加浓。可变截面涡轮（VGT）在汽油机上更难，因排温近 1000℃，导流叶片需 Inconel 等高温合金，目前以保时捷 911 Turbo 为代表。

9.3 配气与燃烧：当代主流策略

同样的硬件，靠“气门什么时候开、燃油怎么喷、废气怎么用”能榨出完全不同的效率与排放。下面这张配气相位图，是理解米勒循环的钥匙。

排气门升程 进气门升程 米勒：进气门提前关(EIVC)
曲轴转角 → 气门升程 上止点 TDC（气门重叠） 下止点 下止点 排气门 进气门（常规） 米勒：进气门提前关 (EIVC) VVT 进气相位可调 VVT 排气相位可调
图 12 ｜ 配气相位与米勒循环。两个“驼峰”是排气门与进气门的升程；TDC 附近二者同时微开即气门重叠（利于扫气）。米勒循环让进气门提前关闭（EIVC），降低有效压缩比却保留较大膨胀比 → 效率更高、更抗爆震，损失的进气量正好由涡轮补回。VVT 则能整体平移这些相位。

米勒/阿特金森循环是当代涡轮汽油机提效的“标配”：通过 VVT 让进气门早关或晚关，使膨胀比 > 有效压缩比，把更多燃气能量转成功、同时压低压缩末温抑制爆震。代表如大众 EA211 evo、丰田 Dynamic Force、马自达。配套的可变配气硬件如下：

技术作用代表系统 / 厂商
可变气门正时 VVT调进/排气门开闭时刻，实现内部 EGR、扫气、米勒宝马 双 VANOS、丰田 Dual VVT-i
可变气门升程 VVL调升程/持续期，部分实现无节气门负荷控制（降泵气损失）宝马 Valvetronic、奥迪 AVS、奔驰 Camtronic、本田 VTEC
电液全可变彻底解耦凸轮，逐缸逐次任意控制菲亚特 MultiAir
技术深挖 · 缸内直喷的“双刃剑”与 GPF缸内直喷（GDI）压力已达 200–350 bar，一个循环可多达 5 次喷射（预喷/主喷/后喷），燃油汽化吸热还能给缸内降温抑爆震。但缺点是：燃油不再冲刷进气门 → 进气门易积碳；且雾化燃烧产生更多颗粒物（PN）。对策一是双喷射（直喷 + 歧管喷射，如丰田 D-4S）兼顾清洁与雾化；二是加装汽油颗粒捕集器（GPF）满足国 6b / Euro 6d 的颗粒数限值。
技术深挖 · 冷却 EGR 与“全工况 λ=1”现代汽油机普遍引入低压冷却 EGR（从催化器后取气、冷却后回灌到压气机前）：惰性废气稀释混合气、降低燃烧峰值温度，既抑制爆震、降低 NOx，又能在高负荷维持理论空燃比 λ=1。过去高负荷要喷过量燃油（λ<1）给排气“物理降温”保护涡轮和催化器，既费油又脏；如今靠米勒 + 冷却 EGR + 电子废气门 + 强化热管理，可在几乎全工况保持 λ=1——这是 Euro 6d/7 时代最重要的燃烧策略转变。
技术前沿 · 预燃室、可变压缩比与水喷射预燃室射流点火：在主燃烧室上方加一个小预燃室，火花先在此引燃、再以多股火焰射流点燃主混合气，燃烧更快更稳、可烧更稀——源自 F1，量产代表玛莎拉蒂 Nettuno V6。可变压缩比（VCR）：日产 VC-Turbo 用多连杆机构在 8:1～14:1 间连续调节，低负荷高压缩比省油、高增压低压缩比抗爆震。水喷射：向进气/缸内喷微量水，汽化强力降温抗爆震（宝马 M4 GTS 曾量产）。

9.4 电控与标定：ECU 如何指挥全局

上述所有机构，都由 ECU（发动机控制单元）以毫秒级闭环统一调度。它依据曲轴/凸轮位置、进气量（MAF/MAP）、进气温、水温、爆震传感器、宽域氧传感器（UEGO）、增压压力、轨压等几十路信号，按“扭矩需求”架构反算出每一项执行量。

闭环回路反馈信号调节对象 / 目的
空燃比闭环宽域 / 窄域氧传感器喷油量 → 维持 λ=1、保证催化效率
爆震闭环爆震传感器（振动）逐缸推迟点火 → 贴近爆震边界又不越界
增压闭环增压压力传感器电子废气门 / 旁通 → 精确控压、Overboost
轨压闭环油轨压力传感器高压泵计量 → 稳定喷射压力
技术深挖 · 弹射起步与反迟滞（Anti-lag）弹射起步：起步前 ECU 锁定转速、限制扭矩并预建增压，松刹那间释放最大动力。反迟滞（Anti-lag）：松油门时通过大幅推迟点火、甚至向排气补喷燃油，让燃烧延续到排气端继续“推”涡轮，从而维持涡轮转速——这正是拉力赛车排气“放炮（爆鸣）”的来源。两者都建立在电子节气门 + 电子废气门 + 精确点火/喷射控制之上。此外 ECU 还设有排温限值、过增压保护、爆震保护、limp 跛行模式等安全策略。

9.5 热管理、降摩擦与材料

智能热管理是近十年最大的“隐形进步”：用电子水泵 + 旋转阀热管理模块按需分配冷却液，配合分体冷却（缸盖、缸体独立水路，缸盖优先散热）与缸盖集成排气歧管（iEM），让发动机更快暖机、更早进入高效区、催化器更快起燃，还能在高负荷把关键部位精准降温以维持 λ=1。

润滑与降摩擦：变排量机油泵按需供油、减少寄生损耗；活塞冷却喷嘴给活塞底喷油降温；普遍使用 0W-20 等低粘度机油。摩擦方面，缸壁等离子/电弧丝喷涂涂层（如奔驰 Nanoslide）取代铸铁缸套，减摩又减重；活塞销、挺柱、活塞环采用 DLC 类金刚石涂层；配合滚子摇臂进一步降低机械损失。

材料与机体：高缸压要求机体足够硬——锻钢曲轴、胀断锻造连杆、带冷却油腔的铝活塞、闭甲板铝缸体是性能机标配；高负荷柴油/部分性能机用蠕墨铸铁（CGI）缸体扛住 180+ bar 缸压；排气门内填金属钠（钠冷气门）帮助散热。

9.6 电气化与内燃机的未来

当前发动机技术正与电驱深度融合，方向很明确——用电补内燃机的短板：

更远处，内燃机本体仍在进化：合成燃料（e-fuels）（保时捷智利 Haru Oni 工厂）、氢内燃机（丰田、宝马的试验项目）、专用增程器，以及把有效热效率推向 >45% 的持续努力。法规层面，Euro 7 / 国 7 与实路排放（RDE）测试将进一步收紧颗粒数与冷启动排放，倒逼上述技术加速落地。

一句话看未来：纯靠“加大涡轮”的时代已经结束。米勒循环、冷却 EGR、全工况 λ=1、智能热管理、低摩擦材料把内燃机本体的效率与清洁度逼到新高度；48V、电子涡轮、混动则补齐响应与能耗——“高效内燃机 + 电”将是未来很长一段时间的主旋律。
10

性能车专题：把每个系统都推到极限

前面讲的部件与流程，到了性能车上会被“拉满”。性能发动机不是简单地加大涡轮——而是把进气、排气、燃油、冷却、机体全部针对更高增压、更高转速、长时间满负荷、激烈过弯重新设计。本章先看共性升级，再分别拆解 宝马 M Power、奔驰 AMG、奥迪 RS 的招牌发动机。

性能化：每个系统怎么“加强”

系统性能化做法代表实例
进气更大/水冷中冷保持进气温度稳定、独立节气门(ITB)提升响应、更大流量压气机宝马 NA M 独立节气门、AMG/奥迪水冷中冷
排气等长头段优化脉冲、双涡管分流、阀门排气调声浪、轻量化降背压AMG/法拉利主动阀门排气、宝马跨缸排气歧管
涡轮热端内置双涡轮、滚珠轴承缩短迟滞、可变截面、电子涡轮、Overboost 短时超增压AMG/奥迪 Hot-V V8、奔驰 C63 电子涡轮、保时捷 VTG
燃油更高喷射压力、双喷射(直喷+歧管)、更大流量高压泵丰田 D-4S 双喷射、AMG/大众高压直喷
冷却多组散热器、干式油底壳、独立机油/变速箱/差速器冷却、赛道散热包AMG GT 干式油底壳、宝马 M 赛道机油供给
机体闭甲板缸体扛高增压、锻造曲轴/连杆/活塞、钠冷气门、缸壁特种涂层宝马闭甲板+3D打印缸盖、AMG Nanoslide 涂层
“热端内置（Hot-V）”是现代性能 V 发动机的标配。 把双涡轮和排气歧管塞进两列气缸夹成的“V 谷”里、进气改到外侧，废气到涡轮的路程被压到最短——迟滞更小、布置更紧凑、热量集中好管理。BMW S63、AMG M177、Audi 4.0 TFSI 都采用这一思路。
进气(外侧) 排气(朝内) 涡轮(谷内) 废气排出
热端内置（Hot-V）双涡轮 V8 · 端面剖视 曲轴 涡轮 涡轮 双涡轮位于 V 型夹角(谷)内 排气口朝内 直通涡轮 进气在外侧 进气在外侧 废气向下排出 → 三元催化 / 排气
图 13 ｜ 热端内置（Hot-V）双涡轮 V8。两列气缸的排气口朝向 V 谷内侧、直通谷里的双涡轮，进气歧管布置在外侧。这是 AMG、奥迪、宝马高性能 V8 的共同方案，目的是最短废气路径、最小迟滞。

BMW 宝马 M Power：高转、线性、操控为先

M 部门的招牌是高转速、跟脚的线性响应。早期以自然吸气 + 独立节气门闻名，如今统一为 “M TwinPower Turbo”。注意命名：量产机用 B/N 系列代号，M 专属机用 “S” 开头。

招牌技术：独立节气门（极致响应）、闭甲板缸体（扛高增压）、热端内置 V8、赛道机油供给（额外油底壳吸油口/挡板，防长时间高侧向 G 吸空）、高转红线、M 专属水冷与多组散热器。

AMG 奔驰 AMG：扭矩、声浪与“一人一机”

AMG 的关键词是澎湃扭矩、磁性声浪与手工质感。每台高性能发动机由单名技师在 Affalterbach 全程手工组装，并贴上“一人一机（One Man, One Engine）”签名铭牌。

招牌技术：热端内置双涡轮 V8、干式油底壳（AMG GT）、一人一机手工组装、Nanoslide 缸壁纳米涂层（减摩耐磨）、电子涡轮 + 高压混动、AMG Speedshift 变速。

RS 奥迪 RS：quattro 四驱 + 招牌五缸

RS 的灵魂是 quattro 全时四驱的强悍抓地，配上涡轮的厚实扭矩；而最具辨识度的，是传承自 Group B 拉力赛的五缸涡轮机。

招牌技术：涡轮五缸、热端内置 V8/V6、quattro 四驱、闭缸节油、48V 轻混回收能量、可变气门升程。

近年典型发动机 · 深度卡片（科普版）

挑出 M、AMG、RS、保时捷 911 这几年的“当家”发动机，逐台聊聊它们的亮点、黑科技、彼此差异与优缺点——看完你会发现，四家走的是四条完全不同的路。

BMW M Power

S58 · 3.0T 直六双涡轮

480–543 马力 · 红线 ≈7200 转 · 闭甲板缸体 · 锻造曲轴 · G80 M3/M4、X3 M

亮点：把宝马直六“天生平顺”的基因和双涡轮的爆发揉在一起；改装潜力惊人，刷个程序轻松上 600 马力，圈内戏称“半成品赛车机”。

创新：缸盖用 3D 打印砂芯铸造，做出传统工艺造不出的复杂水道，散热更均匀还顺带减重；缸体闭甲板专为高增压扛压。

差异点：对比上代 S55 强化了刚性与冷却；对比 AMG V8，直六更轻、转速更高、更省油。

优 / 缺：强悍耐操、潜力巨大、平顺 / 少了老 M 自吸的高转戏剧性，车头略重。

Mercedes-AMG

M139 · 2.0T 直四

382–421 马力 · 约 211 马力/升 · 一人一机 · A45 S、CLA45、GLA45

亮点：地表最强量产四缸，升功率比不少超跑还高；每台由一名技师手工组装并签名。

创新：涡轮用滚珠轴承、转速可达约 17 万转/分，起压更快；整机“掉头反装”——涡轮排气朝向防火墙、进气在前，散热与进气更好、重心更低、还利于空气动力。

差异点：相比普通 2.0T 完全是另一物种，比上代 M133 大幅强化。

优 / 缺：暴力、紧凑、热血小钢炮 / 高度应力化、性格偏硬、养护偏贵。

Mercedes-AMG

C63 S E Performance · 2.0T + 电子涡轮 + 插混

M139（纵置版）直四 + 后轴电机 · 综合 ≈671 马力 · 源自 F1

亮点：用一台 2.0 四缸做出比老款 6.2 V8 还猛的动力，话题与争议直接拉满。

创新：电子涡轮——涡轮轴上集成小电机，低速先把涡轮“拧”到转速消除迟滞、高速顺便发电；配后轴电机与小电池组成性能插混，技术直接源自 F1。

差异点：抛弃 AMG 招牌 V8，押注电气化高性能路线。

优 / 缺：响应极快、技术前卫、可纯电短途 / 没了 V8 声浪与情怀、系统又重又复杂、贵。

Audi RS

2.5 TFSI · 直五涡轮

394–407 马力 · 点火顺序 1-2-4-5-3 · 铝合金缸体 · RS3、TT RS、RS Q3

亮点：全场唯一的五缸，错落的“砰—砰”咆哮独一份，连续多年拿下国际年度发动机；血脉直通 80 年代 Quattro 拉力赛。

创新：铝合金缸体轻量化；五缸天生不规则的点火节奏造就无法复制的音色——这是奥迪刻意保留的“情感配置”。

差异点：在四缸涡轮一统天下的今天逆势坚持五缸。

优 / 缺：性格与声浪独一份、四驱抓地猛 / 发动机长、压在前轴外侧偏头重、油耗高。

Audi RS

4.0 TFSI · V8 双涡轮（热端内置）

约 600 马力 · 闭缸技术 COD · 48V 轻混 · RS6、RS7、RS Q8

亮点：“旅行车之王”RS6 的心脏，西装暴徒的暴力来源；与保时捷联合开发。

创新：热端内置双涡轮缩短迟滞；闭缸技术巡航时关掉一半气缸省油；48V 轻混带动空调/起停并回收能量。

差异点：“既要暴力又要日常油耗”的全能取向。

优 / 缺：动力强、能拉货能撒野、相对省油 / 结构复杂、车重、维修贵。

Porsche 911

9A2 Evo · 3.0T 水平对置六缸（后置）

385–480 马力 · 双涡轮 · 后置 boxer · 992 Carrera/S

亮点：经典后置水平对置六缸，重心极低、声浪独特，是 911 的灵魂布局。

创新：紧凑双涡轮 + 对称布局，缸内直喷与可变气门，兼顾日常与性能。

差异点：发动机后置于后轴之后（独此一家），带来标志性的牵引力与操控手感。

优 / 缺：均衡、可靠、日常超跑标杆 / 后置布局考验底盘调校、后排基本是摆设。

Porsche 911 GT3

4.0 NA · 水平对置六缸（自然吸气）

510 马力 · 红线 9000 转 · 独立节气门 · 干式油底壳 · 源自赛车

亮点：当今极少数坚持自然吸气 + 9000 转的量产神机，直接源自 Cup/RSR 赛车，声浪与线性响应封神。

创新：独立节气门给出瞬间响应；干式油底壳保证赛道极限不失压；整机为高转和持续负荷而生。

差异点：在涡轮化大潮中逆行，纯粹自吸高转。

优 / 缺：响应/声浪/转速的极致纯粹 / 低扭不如涡轮、油耗排放压力大，是“逆时代”的奢侈。

Porsche 911 · 新

T-Hybrid · 3.6 flat-6 + 电子涡轮（992.2 GTS）

≈541 马力 · 首款混动 911 · 2024 · 性能优先

亮点：第一台量产混动 911，把 919 勒芒赛车的电气化经验下放到街车。

创新：单个电子涡轮（涡轮内置电机消除迟滞并发电）+ 轻量高压混动 + 电动空调压缩机；为“响应”而生，而非单纯省油。

差异点：保时捷的混动是性能导向，与日系“油电省油”思路截然不同。

优 / 缺：响应飞快、动力更强、技术标杆 / 更重更复杂、价格更高，纯粹派有争议。

四家四条路，一句话总结。 宝马 M 玩“高刚性直六 + 改装潜力”；AMG 走“手工暴力 + F1 电气化”；奥迪 RS 守“五缸情怀 + quattro 全能”；保时捷 911 则一边用 GT3 守护自吸高转的纯粹、一边用 T-Hybrid 把混动做成性能武器。增压、电机、声浪与情怀，正是它们性格的分水岭。
其它值得一提的性能 icon： 保时捷 911 Turbo：3.7L 水平对置六缸双涡轮 + 罕见的汽油 VTG 可变截面 日产 GT-R：VR38DETT 3.8 V6 双涡轮，同样“一人一机”手工 本田思域 Type R：K20C 2.0T，高性价比前驱性能王 丰田 GR Yaris/Corolla：G16E 1.6T 三缸小钢炮

性能机的“血液”：干式 vs 湿式油底壳

普通车用湿式油底壳——机油都存在发动机底部油底壳里。但赛道上持续的高侧向 G 会把机油甩向一侧，导致机油泵瞬间吸空、油压骤降，对轴承是致命的。性能/超跑因此多用干式油底壳。

机油 回吸/回流
湿式油底壳（Wet Sump） 发动机 机油都积在底壳（图示过弯时甩向一侧） 油泵 ⚠ 激烈驾驶机油甩偏 → 油泵可能吸空、油压骤降 干式油底壳（Dry Sump） 发动机 浅底壳 独立油箱 回吸泵 压力泵供油 ✓ 独立油箱稳定供油 · 不惧侧向 G · 发动机可装更低、散热更好
图 14 ｜ 湿式 vs 干式油底壳。湿式把机油都存在底壳，激烈驾驶易甩偏吸空；干式用多个回吸泵把机油抽到独立油箱、再由压力泵稳定供给，是赛道与超跑（如 AMG GT、保时捷 GT3）的标配。

招牌发动机速查

品牌发动机形式功率(约)看点车型
宝马 MS855.0 V10 NA507 马力8250 转、F1 理念E60 M5
宝马 MS654.0 V8 NA420 马力独立节气门、8400 转E9x M3
宝马 MS583.0 直六双涡轮480–543 马力3D 打印缸盖、闭甲板G80 M3/M4
奔驰 AMGM1566.2 V8 NA451–571 马力手工自吸 V8、声浪C63 / SLS
奔驰 AMGM1774.0 V8 双涡轮476–639 马力热端内置、一人一机GT · E63 · S63
奔驰 AMGM1392.0 直四涡轮382–421 马力量产最强四缸A45 S
奥迪 RS2.5 TFSI2.5 直五涡轮394–407 马力五缸咆哮、拉力血统RS3 · TT RS
奥迪 RS4.0 TFSI4.0 V8 双涡轮约 600 马力热端内置、闭缸、48VRS6 · RS7
保时捷 9119A2 Evo3.0 flat-6 双涡轮385–480 马力后置、低重心992 Carrera/S
保时捷 911GT3 4.04.0 flat-6 NA510 马力9000 转、独立节气门、干式油底壳911 GT3
保时捷 911T-Hybrid3.6 flat-6 + 电子涡轮≈541 马力首款混动 911、性能导向992.2 GTS
技术深挖 · 性能机为何更难造：从“做得出”到“扛得住”性能发动机真正的难点不在峰值功率，而在长时间满负荷下的可靠性，要过三道工程关：①热——赛道连续高负荷会让水温 / 油温 / 进气温持续爬升，故需多组散热器、独立机油与变速箱 / 差速器冷却，甚至干式油底壳保证高侧向 G 下不失压；②材料与疲劳——高峰值缸压与高转速带来巨大的交变载荷，曲轴、连杆、轴瓦按高周疲劳（HCF）寿命设计，活塞与排气门还要扛热疲劳，于是用锻造内件、钠冷气门、缸壁特种涂层（如 Nanoslide）、闭甲板缸体来兜底；③NVH 与一致性——高转下的动平衡、配气稳定（防“浮气门”）以及量产一致性，催生了 AMG“一人一机”、宝马 3D 打印缸盖砂芯等工艺。这就是为什么同样是 2.0T，普通家用版与 AMG M139 的工程投入完全不在一个量级。
性能的下一站：电气化。 增压与电机正在融合——奔驰 C63 用电子涡轮 + 高压混动（源自 F1），保时捷/法拉利超跑用电机填补涡轮迟滞，宝马/奥迪用 48V 轻混回收能量。纯内燃机的极限之外，“涡轮 + 电”正成为新的性能语言。
11

维护与改装：常见技术原理与选择

前面讲的原理，最终都会在“养车”与“玩车”时落地。涡轮机结构更复杂、热负荷与缸压都高于自吸，养护与改装也更讲究系统匹配。本章按“先养护、后改装”两条线，挑出最典型的部件与项目，逐个拆解背后的技术原理与取舍。核心理念只有一句：系统要匹配、改装看瓶颈、安全合规不可越线。

一、养护篇：涡轮机“娇贵”在哪，就重点照看哪

涡轮机有三个先天“软肋”，养护重点正围绕它们展开：① 涡轮轴承长期高温高速（怕机油结焦、怕脏油）、② 缸内直喷进气门缺少燃油冲刷（易积碳）、③ 小排量高增压热负荷大（怕爆震、怕低速早燃）。

11.1 机油与机油滤：涡轮机的“血液”

涡轮机对机油比自吸苛刻得多——同一桶油要同时润滑/冷却200℃ 以上的涡轮浮动轴承、给活塞冷却喷嘴供油，还要扛住缸内高温高压窜气。选油要看三组参数，而不只是“几 W 几十”：

直喷 + 短途易“机油液面升高”（燃油稀释），偶尔跑一段高速有助挥发涡轮机换油周期宜短于自吸，并坚持原厂或更高规格

技术深挖 · HTHS、SAPS 与 LSPI 机理HTHS 是在 150℃、10⁶ s⁻¹ 剪切率下测得的“真实工作粘度”，比常温牌号更能代表轴承 / 凸轮处的油膜承载力——这也是为什么某些 0W-20 并不适合长期高负荷。SAPS（硫酸盐灰分、磷、硫）主要来自抗磨剂（如 ZDDP）：含量高更耐磨，但灰分会毒化三元、堵塞 GPF，故现代低排放机用 Low-SAPS 折中。LSPI（低速早燃）多发于“低转速 + 高增压 + 高扭矩”工况：被稀释的机油液滴或沉积物在火花塞点火前自燃，引发剧烈的超级爆震（峰值缸压可冲到 200+ bar），足以瞬间打裂活塞——抗 LSPI 机油通过优化钙 / 镁清净剂体系来抑制这种自燃。

11.2 积碳与清洁：直喷机的“老大难”

直喷把燃油直接喷进气缸，进气门背面不再被汽油冲刷，曲轴箱窜气（PCV）与 EGR 带来的油气、炭烟便在门背结成又硬又黏的积碳，久了会怠速抖动、冷启动失火、动力下降。常见清洁手段：

技术深挖 · 别凭“一个开度数字”判断清洗，要看综合症状电子节气门有“怠速自适应（学习值）”——ECU 为维持目标怠速进气量会自己记一个开度，并随积碳、磨损缓慢调整；不同车型、工况下这个角度本就不同，所以单看“开度 2°”之类的读数判断不了要不要洗。真正的依据是综合症状：怠速是否抖 / 忽高忽低、长期燃油修正 LTFT 是否明显漂移、有无相关故障码，以及内窥看到的实际积碳量。两点常被忽略：① 清洗后一定要重学习；② 直喷积碳的大头在进气门背面，洗节气门对它无效。双喷射（直喷 + 歧管喷射，如丰田 D-4S）能让歧管喷油顺带冲刷进气门，天生少积碳；改装界则用油气分离罐（catch can）拦截 PCV 油气、减少进气道结碳（但需定期清空，并确认不影响曲轴箱通风与排放合规）。

11.3 火花塞与点火系统

高增压意味着更高的缸内温压，对点火系统提出两点要求：

11.4 涡轮、进气、冷却与燃油的日常养护

其余几大系统的养护要点汇总如下——它们大多“平时无感，出问题就是大问题”：

部件 / 系统养护要点忽视的后果
涡轮增压器高负荷后怠速降温几十秒再熄火防结焦；定期听异响、查轴向 / 径向旷量与油封渗漏机油结焦堵油道、轴承磨损、窜油烧机油
泄压阀 / 废气门检查膜片 / 执行器是否卡滞、积碳；电子废气门关注连杆旷量增压失准、过增压或建压不足、报故障码
空滤 / 流量计空滤按里程更换；MAF 用专用清洁剂喷洗（切勿擦碰热丝）进气量误判 → 怠速抖、加速无力、油耗升高
增压管路检查中冷管卡箍、各接头有无漏气（boost leak）实际增压低于目标、动力流失、空燃比异常
冷却系统防冻液按周期换（缓蚀剂会耗尽）；查水泵（含电子水泵）、节温器、压力盖；清理散热器 / 中冷翅片过热、水垢腐蚀、暖机过慢或开锅
燃油系统按期换燃油滤；关注直喷高压泵（凸轮桃尖 / 挺柱磨损）与喷油器雾化轨压不足、缺缸、高负荷断油保护
“热车”与“冷车”不是玄学。 冷启动后别立刻地板油——机油未到工作温度、油膜偏薄，涡轮与缸壁最脆弱；高速 / 赛道猛跑后也别马上熄火，给涡轮几十秒怠速把热量带走（带水冷中心壳的车宽容度更高）。这两点比任何“神油”都更能延长涡轮寿命。

二、改装篇：沿“动力链”找瓶颈、做匹配

改装是一门系统匹配的艺术：把进气 → 增压 → 燃油 → 点火 → 燃烧 → 排气 → 传动这条动力链当成整体，找出最弱的一环并整体匹配。判断收益要看轮上功率（dyno 台架）而非纸面参数，同时守住排放合规与可靠性两条底线。下面按“从软件到硬件”的顺序排开。

11.5 ECU 刷写（刷动力）：原厂为何“留一手”

原厂标定为了可靠性、油品适应性、排放法规、全球极端工况，会保留相当的安全余量。刷写（remap/flash）就是在这块余量里“取量”：调整增压目标、点火提前、喷油、扭矩/转速限制等 map。常见的是分阶段（Stage）路线：

阶段改动内容典型增益前提 / 风险
原厂保守标定基准为可靠性/油品/排放/全球工况留余量
Stage 1纯软件刷写（增压↑、点火/喷油优化）+15–30% 扭矩需对应油品；不动硬件
Stage 2刷写 + 下水管 / 中冷 / 进排气再 +10–20%需高流量催化与合规、配套标定
Stage 3换大涡轮 / 喷油 / 锻造内件大幅提升需机体强化、燃油系统升级、专业台架标定
技术深挖 · 刷写不是“白拿”动力，约束有这些①油品：更大点火提前/增压需要更高标号汽油，否则触发爆震保护反而更慢；②爆震与排温：越界会被 ECU 拉迟点火、加浓、甚至损伤部件；③传动系统：双离合/AT 有扭矩承受上限；④涡轮：过增压有超速、喘振风险；⑤合规与可靠性：删三元/GPF 既违法又污染、年检不过，长期高增压也会缩短寿命。一套好的标定会保留爆震、排温、过增压等保护逻辑，而不是把它们删掉。附加电脑（piggyback）通过“欺骗”传感器实现，原生刷写则直接改 map，后者通常更彻底、更可控。

11.6 排气与“背压”真相

“发动机需要一定背压”这句话对自吸机的排气脉冲调校有几分道理，但放到涡轮机上常被误用。

技术深挖 · 下水管 vs 中尾段，增益差别很大涡轮本身就是一个巨大的排气阻力。降低涡轮“后段”的排气阻力——主要是下水管（downpipe）与高流量催化——能让涡轮更易排气、更快起压、流量更大，这是改排气里动力增益最大的一段。而中尾段（catback）主要改声浪，对动力影响很小。删除三元/GPF 能进一步提升流量，但违法且污染、年检无法通过；折中方案是高流量催化（high-flow cat）。改完通常需要配套标定，并关注氧传感器读数与排温变化。

11.7 进气与中冷升级：先分清“管路”还是“核心”

中冷升级往往比换进气管路更实在：更大的风冷中冷、或改水冷 / 加 chiller，能压低进气温（IAT）、拓宽抗爆震余量、抵抗连续高负荷的热衰减；但芯子越大气侧压降越大、迟滞越明显，要在降温与压降之间平衡（原理见第 8 章的效能 ε 与 Δp）。而单纯的进气管路改装，要先想清楚下面这点：

技术深挖 · “换个风格滤芯就大马力”是误区①真正的流量天花板在涡轮与缸盖，进气硬件（风格滤芯、进气套件）只是减少沿途损失，单独换收益有限；②冷进气（cold air intake）的关键是把进气口与发动机热源隔离、引入冷空气，否则进气温升高（热浸）得不偿失；③加大进气硬件会改变 MAF/MAP 流量计的读数，必须重新标定（scaling），否则空燃比错乱、亮故障灯。正确顺序是：先解决真正瓶颈（涡轮、下水管、中冷），再谈进气管路。

11.8 点火角与爆震：动力的“刀尖上跳舞”

点火提前角（点火时刻相对上止点提前多少度）直接决定燃烧相位，是动力标定的核心变量之一。

扭矩曲线 MBT 最佳提前角 爆震区（低标号油）
爆震区（低标号油） 输出扭矩 ↑ 点火提前角 (°BTDC) → MBT（扭矩最大） 低标号油：被迫推迟 → 扭矩↓ 高标号油：可达 MBT → 扭矩最大 点火偏迟 → 动力不足、排温升高 点火过早 → 爆震、损伤活塞
图 15 ｜ 点火提前角 vs 扭矩与爆震。提前角增大，扭矩先升至顶点（MBT）再回落；但低标号油会在到达 MBT 前就进入爆震区，只能被迫用更小的提前角、牺牲扭矩。涡轮机高负荷时往往“爆震受限”，这正是它对油品敏感的原因。
技术深挖 · 为什么涡轮机“挑油”存在一个让做功最大的最佳点火提前角（MBT）：提前不足→动力下降、排温升高；提前过度→末端混合气自燃即爆震，敲击会击穿活塞、损伤轴瓦。涡轮机高负荷常是“爆震受限”——还没到 MBT 就已逼近爆震，只能用较小提前角。提高油品标号、降低进气温（中冷）、冷却 EGR、水喷射都能拓宽爆震边界、允许更大提前角 → 更多动力。所以“激进点火 map + 低标号油”是危险组合；刷写后务必按要求加注高标号汽油。

11.9 涡轮升级：Stage 3 的核心

当软件与进排气都压榨干净，涡轮本身就成了流量天花板。升级路线由轻到重：原壳升级轮（hybrid turbo） → 更大单涡轮 →（部分平台）更大规格 / 双涡轮总成。选轮不是“越大越好”，而是把压气机 MAP 与目标功率 / 转速的需求曲线叠起来匹配（见第 9 章图 11）。

技术深挖 · 选涡轮：在 MAP 上找平衡目标是让发动机的运行线尽量穿过压气机的高效率岛，同时与喘振线留足裕度、又不撞上阻塞线。换大轮能抬高流量天花板、支撑更大马力，但代价是低速迟滞变大（转子惯量 J ↑）、起压变晚；用滚珠中心壳、合适的 A/R 与 trim、双涡管或混流（mixed-flow）涡轮可部分挽回响应。废气门一侧，高增压常改外置废气门或加装电子 / 可调 boost controller 以精确控压、防过增压。涡轮升级几乎必然要重新台架标定，并连带评估燃油、机体与传动能否跟上。

11.10 燃油系统升级：常被忽视的“先天瓶颈”

动力上去了，供油必须跟上，否则高负荷会因轨压跌落、混合气变稀触发保护、甚至损伤发动机；直喷机的高压泵往往最先到顶。常见路线：

技术深挖 · 喷油裕度与“占空比”判断燃油是否到顶，看喷油器占空比（injector duty cycle）：一旦超过约 85% 就接近“常开”、失去调节余量，必须升级喷油器或加口喷。改 E85 还要注意：乙醇清洁性强会冲刷油路旧胶质、可能堵滤；对橡胶 / 部分金属件有腐蚀性，需确认油路材料兼容；冷启动也更困难（汽化差）。water-meth 则要严格控制配比与喷射时机，并设好断供保护——一旦缺液必须同步退增压 / 退点火，否则失去“化学中冷”的瞬间就可能爆震。

11.11 机体强化与传动匹配：大马力的“地基”

当目标功率远超原厂，机体与传动就成了能否“扛得住、传得出”的地基：

技术深挖 · 压缩比、缸压与机体疲劳增压与压缩比是一对“此消彼长”：几何压缩比越高热效率越好，但留给增压的抗爆震空间越小。大马力改装常主动降低压缩比（换活塞或加垫），以容纳更高增压而不爆震——本质是用峰值缸压预算去换功率。而峰值缸压每抬高一档，曲轴、连杆、轴瓦承受的交变载荷与疲劳都呈非线性上升，这正是锻造内件、closed-deck、强化轴瓦的意义。传动侧，湿式双离合靠摩擦片扭矩容量与液压夹紧力承扭，刷扭矩超过标定容量就会打滑烧片——所以高扭改装往往要配套强化离合或重新标定 TCU 的夹紧策略。

改装项目 · 优先级与收益 / 风险速查

项目原理 / 作用收益风险 / 代价
ECU 刷写（Stage 1）在原厂余量内提增压、优化点火喷油性价比最高，+15–30% 扭矩需对应油品；劣质标定伤机
下水管 + 高流量催化降低涡轮后排气阻力改排气里动力增益最大段删三元违法、需配套标定
中冷升级降进气温、稳定增压抗连续高负荷热衰减过大则增压损与迟滞、成本
火花塞热值 / 间隙高增压需更“冷”热值、适当缩小间隙防高负荷失火选错易积碳或失火
燃油泵 / 喷油器 / E85提供高功率所需的燃油流量与抗爆震支撑更大马力直喷高压泵常先到顶；E85 腐蚀 / 堵滤
大涡轮（Stage 3）抬高流量天花板大幅提升峰值功率迟滞增大，需机体 / 燃油 / 标定全面跟上
机油与冷却升级油冷、用高规格机油控温、抗高温剪切选不当反而削弱保护
机体 / 传动强化锻造内件、强化离合 / 变速箱承受高缸压与高扭矩成本高、工程量大
低速早燃 LSPI（养护）小排量直喷增压的隐患选 API SP / 抗 LSPI 机油规避用错油可能超级爆震致损
一句话总原则：改装不是“堆零件”，而是让进气、增压、燃油、点火、冷却、传动彼此匹配——动力链上任何一环掉队都会成为瓶颈或隐患。同时务必守住合规（排放/年检）与可靠性两条底线；任何动力提升都以正确的油品、散热与保护标定为前提。
12

三大流程复盘：一次燃烧背后的协奏

把三条主线叠在一起看，就能体会涡轮机各系统如何在同一时刻彼此咬合。下面用“一脚油门”串起整个过程。

🟢 空气流程

大气 → 空滤 → 流量计 → 压气机增压升温 → 中冷降温增密 → 节气门 → 进气歧管 → 进气门进缸 → 燃烧 → 排气门 → 排气歧管 → 涡轮端回收能量 → 三元催化净化 → 消声器 → 尾管排出。

🟡 燃油流程

油箱 → 低压泵 → 滤清器 → 高压油泵升压 → 高压油轨蓄压 → 喷油器在精确时刻雾化 → 喷入气缸与空气混合 → 燃烧；多余燃油（部分系统）回流油箱。

🔵 冷却流程

水冷：水泵 → 缸体/缸盖水套吸热 → 节温器 → 散热器放热 → 回水泵（含涡轮、暖风支路）。
油冷：油底壳 → 泵 → 滤 → 机油冷却器 → 主油道 → 各轴承/活塞/涡轮 → 重力回流。

⚙️ 三线交汇点

三条线并非各自独立：涡轮同时被废气（空气线）驱动、被机油润滑、被冷却液降温；气缸是空气与燃油混合燃烧之处，又被水套和活塞喷嘴包夹散热；机油冷却器把油热交给水冷系统。牵一发而动全身。

“一脚油门”发生了什么？ 你踩下油门 → 节气门开大、ECU 增加喷油 → 燃烧更剧烈、废气更多更猛 → 涡轮转得更快、增压更高 → 更多空气进缸 → 功率攀升。与此同时，水温/油温随之上升，冷却系统加大散热（节温器开大、风扇启动），三套系统在毫秒到秒级里完成一次默契的协奏。
13

术语速查表

术语英文 / 缩写简释
涡轮增压器Turbocharger用废气驱动涡轮、同轴带动压气机给进气增压的装置
机械增压器Supercharger由曲轴皮带直接驱动的增压器，无迟滞但耗动力
中冷器Intercooler / CAC冷却增压后高温空气、提高进气密度的换热器
进/排气歧管Intake/Exhaust Manifold在总管与各气缸之间分配/汇集气体的“树杈”管路
废气门Wastegate旁通部分废气、限制最高增压压力的阀
泄压阀BOV / Diverter Valve松油门时给压气机后端放气、防喘振的阀
涡轮迟滞Turbo Lag低转速时增压建立的延迟
双涡管Twin-scroll一个涡轮两条独立涡道，按点火顺序分流排气
序列双涡轮Sequential Turbo大小涡轮按转速分段工作，兼顾响应与峰值
可变截面涡轮VGT / VNT / VTG用可调导流叶片兼顾低速响应与高速流量
电子涡轮e-Turbo / EPC电机直驱压气机，几乎消除迟滞
热端内置Hot-V把涡轮/排气放进 V 型夹角内，缩短废气路径
独立节气门ITB每缸一个节气门，进气响应极快，常见于 NA 高性能机
闭甲板缸体Closed-deck缸体顶部更封闭、刚性更高，能承受更大增压
干式油底壳Dry Sump机油存于独立油箱，防高 G 吸空、可降低发动机安装高度
闭缸技术COD / 气缸停用低负荷时关闭部分气缸以省油
一人一机One Man, One EngineAMG 由单名技师手工组装并签名的传统
缸内直喷GDI / DI燃油以高压直接喷入气缸的供油方式
共轨Common Rail稳压并向各喷油器分配高压燃油的总管
节温器Thermostat按水温切换冷却液大/小循环的阀
水套Water Jacket缸体/缸盖内供冷却液流动的腔道
三元催化器Three-way Catalyst把 CO/HC/NOₓ 转化为无害气体的净化装置
结焦Oil Coking机油在高温下碳化结垢，威胁涡轮轴承
平均有效压力BMEP每循环单位排量做功密度，现代涡轮汽油机 22–30 bar
有效热效率BTE燃油能量转为曲轴功的比例，量产汽油峰值约 36–41%
米勒/阿特金森循环Miller / Atkinson提前/延迟关进气门，降有效压缩比、保高膨胀比以提效抗爆震
可变气门正时VVT调整气门开闭时刻（凸轮相位）
可变气门升程VVL调升程/持续期，如 Valvetronic 可无节气门控负荷
冷却废气再循环Cooled EGR冷却后废气回灌，降爆震/降 NOx、助力全工况 λ=1
颗粒捕集器GPF捕集汽油直喷颗粒物，满足国 6b / Euro 6d
可变压缩比VCR行驶中连续改变压缩比（日产 VC-Turbo 8–14:1）
预燃室点火Pre-chamber射流点火加速燃烧、可烧更稀，源自 F1
电子废气门e-Wastegate电机驱动、闭环精确控增压
全工况当量比λ=1全负荷亦维持理论空燃比，取消保护性加浓
集成排气歧管iEM排气歧管铸入缸盖，加快暖机与催化起燃
电子涡轮e-Turbo涡轮轴集成电机，消除迟滞并发电
最佳点火提前角MBT使输出扭矩最大的点火时刻
燃油修正STFT / LTFTECU 对喷油量的短/长期修正，可作诊断窗口
节气门匹配怠速重学习清洗/更换节气门后重置自适应学习值
核桃砂清洁Walnut Blasting用核桃壳颗粒喷丸清除进气门背面积碳
下水管Downpipe涡轮后第一段排气管，改装动力增益最大处
分阶段改装Stage 1/2/3由纯刷写到换硬件再到换涡轮的改装阶梯
低速早燃LSPI小排量直喷增压机的早燃隐患，需抗 LSPI 机油
附加电脑Piggyback介入传感器信号实现的外挂式动力调整
